性能与特点:

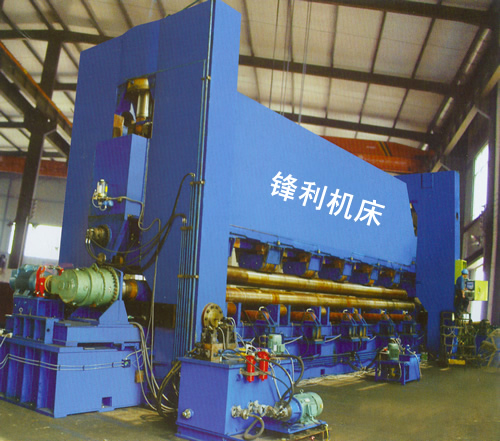

船用三辊对称式卷板机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动;通过特殊设计减速机分别带动全滚动轴承的两下辊作旋转运动,为卷制板材提供扭矩;在下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用于超宽圆弧形零件的卷制。
技术参数:
规格型号 |
最大厚度(mm) |
最大宽度(mm) |
屈服极限(MPa) |
卷板速度 (m/min) |
满载最小半径(mm) |
上辊直径(mm) |
下辊直径(mm) |
上托辊直径(mm) |
下托辊直径(mm) |
下辊中心距(mm) |
主电机功率(Kw) |
液压电机功率(Kw) |
W11-20×8000 |
20 |
8000 |
245 |
4 |
5000 |
380 |
320 |
380 |
320 |
470 |
75 |
30 |
W11-25×10000 |
25 |
10000 |
235 |
4 |
6000 |
500 |
360 |
380 |
360 |
540 |
75 |
30 |
W11-20×12500 |
25 |
12500 |
235 |
4 |
R5000 |
620 |
380 |
380 |
360 |
700 |
55 |
55 |
W11-25×12000 |
35 |
12000 |
235 |
4 |
10000 |
650 |
420 |
420 |
400 |
700 |
130 |
45 |
